奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多DN300 PN16TD641X16- 調節氣動法蘭蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
調節氣動法蘭蝶閥種類
生產：高溫調節氣動法蘭蝶閥、煙氣調節氣動法蘭蝶閥、不銹鋼調節氣動法蘭蝶閥、偏心調節氣動法蘭蝶閥、DN300 PN16調節氣動法蘭蝶閥、DN100 PN16調節蝶閥、DN150 PN16調節蝶閥、DN200 PN16調節蝶閥、DN250 PN16調節蝶閥、DN400 PN16調節蝶閥
如需了解更多調節氣動法蘭蝶閥資料請： :調節氣動法蘭蝶閥說明書資料介紹:

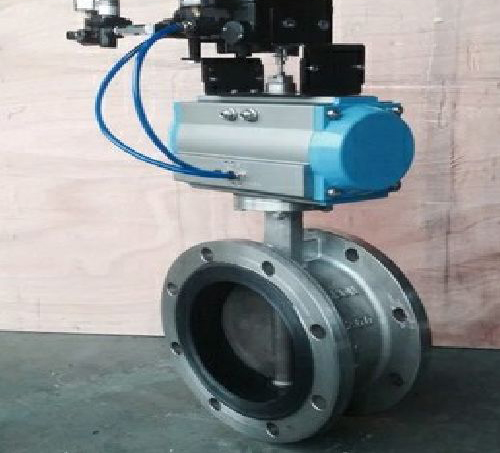

DN300 PN16調節氣動法蘭蝶閥TD641X-16：氣動控制調節配裝電氣定位器輸入4~20mA信號可以控制調節管道介質壓力和流量，流量特性 近似等百分比，泄漏量等級：Ⅱ級、Ⅵ級，法蘭連接的中線軟密封蝶閥，閥座材質EPDM三元乙丙橡膠，16壓力，通經DN300（國標）閥體材質CF8不銹鋼用于弱酸性腐蝕介質溫度≤80℃，氣缸有兩種選擇一種是雙作用開關型，一種是單作用復位型，根據使用要求選配。適用介質：水、氣體、油品、弱酸性腐蝕介質等，廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節使用。
安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。此閥一般水平安裝。手柄蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時*的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。
氣動執行器選型
雙作用:通氣開、通氣關，氣源故障保持當前位置
單作用氣開式:通氣開、斷氣關，氣源故障關閉
單作用氣關式:通氣關、斷氣開，氣源故障打開
可選附件:換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
電氣部分可以選防爆
調節氣動法蘭蝶閥型號編制：
調節氣動法蘭蝶閥圖片
調節氣動法蘭蝶閥執行標準:
制造標準:GB/T12238-1989；lS0 10631-1994；BS EN593-1998
法蘭標準:GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002
結構長度標準:GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
檢驗標準:GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986
調節氣動法蘭蝶閥特點:
1、設計新穎、合理，結構 ，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
調節氣動法蘭蝶閥性能參數:
調節氣動法蘭蝶閥閥座材質:
調節氣動法蘭蝶閥零件材料:
調節氣動法蘭蝶閥外形連接尺寸:
安裝注意事項:
1、安裝前檢查氣動蝶閥各部分部件無缺失，型號無誤，檢查閥體內無雜物，電磁閥和消音器內無阻塞
2、將閥門和汽缸均置于關閉狀態。
3、將汽缸裝到閥門上，（安裝方向與閥體平行或垂直都可以），再看螺絲孔是否對正，不會有太大偏差，如有少許偏差，將氣缸體轉動一點就可以了，然后將螺絲緊固。
4、安裝完畢后，對氣動蝶閥進行調試（正常情況下供氣壓力為0.4~0.6MPa），調試運行時須手動操作電磁閥啟閉（將電磁閥線圈失電后手動操作方可有效），觀察氣動蝶閥的啟閉情況。如果在調試運行過程中發現閥門在啟閉過程初始時有些吃力，之后正常，則需要將氣缸行程調小（把氣缸兩端行程調節螺絲同時往里調一點，調整時需將閥門運行到開位置，然后將氣源關掉再調），直至閥門啟閉動作順滑且關閉無泄漏。還需要注意的是，可調型消音器可以調節閥門的啟閉速度，但不可調得過小，否則可能引起閥門不動作。
5、得發在安裝前應保持干燥，不可露天存放
6、安裝蝶閥前要檢查管道，確保管道內無焊渣等異物
7、蝶閥閥體手動啟閉阻力適中，蝶閥扭矩與所選執行器扭矩匹配。
8、蝶閥連接用法蘭規格正確，管道對夾法蘭與蝶閥法蘭標準相符。建議使用蝶閥法蘭，不得使用平焊法蘭。
9、確認法蘭焊接無誤，蝶閥安裝完畢后不得再焊接法蘭，以免 橡膠件。
10、裝好的管道法蘭要進行對中，并與放入的蝶閥進行對中。
11、裝上的法蘭螺栓，并用手擰緊，將確認蝶閥與法蘭已然對中，然后小心的啟閉蝶閥，確保啟閉靈活。
12、將閥門完全開啟，用扳手按照對角線次序將螺栓擰緊，無需墊圈，切勿將螺栓擰的過緊，以防造成閥圈的嚴重變形，啟閉扭矩過大。
保養事項:
1、氣動蝶閥在使用過程中，應經常保持清潔，傳動螺紋 定期潤滑，發現故障時，應立即停止使用，查明原因清除故障。
2、填料壓蓋的螺栓應均勻地擰緊，不應壓成歪狀態，以免碰傷阻礙閥桿運動或造成泄漏。
3、安裝時，可將閥門按連接方式直接裝置在管路上。一般情況下，可安裝在管路任意位置上，但需便于操作的檢修，注意截止閥介質流向應是縱閥瓣下面往 ，升降式止回閥只能水平安裝。
4、氣動蝶閥使用時，只作全開或全閉，不允許做調節流量用，以免密封面受沖蝕，加速磨損。閘閥和上螺紋截止閥內有倒密封裝置，手輪旋至上位置擰緊，即可阻止介質從填料處泄漏。
5、氣動蝶閥開、關時應用手輪，請勿借助杠桿或其它工具，以免損壞閥件。手輪順時針旋轉為關閉，反之為開啟。
6、安裝前， 仔細核對本閥標志的壓力，通徑是否符合使用要求，消除運輸過程所造成的缺陷，并消除閥件的污垢。
7、長期存放的閥門，應作定期檢查，對外露的加工表面須保持清潔，清除污垢，存放時球閥應兩端堵塞并處于開啟狀態，氣動蝶閥，通道的兩端應堵塞并處于關閉狀態，整齊地存放在室內通風干燥的地方，嚴禁堆置或露天存放。
附件選擇:
(1)氣動蝶閥的附件主要有：定位器、轉換器、繼動器、增壓閥、保位閥、減壓閥、過濾器、油霧器、行程開關、位置發訊器、電磁閥、手輪機構。
(2)附件起補充功能和保證閥運行的作用。必要的就增加，不必要的不增加。不必要時增加附件會提高價格并降低可靠性。
(3)定位器的主要功能是提高輸出力和動作速度，不需要這些功能時，可不帶，不是帶了定位器就好。
(4)對快速響應系統，不要閥動作快，可選轉換器。
(5)嚴格的防爆場合，可選：電氣轉換器+氣動定位器。
(6)電磁閥應選擇可靠的產品，防止要它動作時不動作。
(7)重要場合建議不用手輪機構，防止人為誤動作。
(8)好由生產廠家提供并總成在閥上供貨，以保證系統和總成聯接的可靠性。
(9)訂貨時，應提供附件的名稱、型號、規格、輸入信號、輸出信號等。
(10)再重申：請注意這些"小東西"的重要性，尤其是可靠性。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的DN300 PN16TD641X16- 調節氣動法蘭蝶閥產品，請您根據DN300 PN16TD641X16- 調節氣動法蘭蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
調節氣動法蘭蝶閥種類
生產：高溫調節氣動法蘭蝶閥、煙氣調節氣動法蘭蝶閥、不銹鋼調節氣動法蘭蝶閥、偏心調節氣動法蘭蝶閥、DN300 PN16調節氣動法蘭蝶閥、DN100 PN16調節蝶閥、DN150 PN16調節蝶閥、DN200 PN16調節蝶閥、DN250 PN16調節蝶閥、DN400 PN16調節蝶閥
如需了解更多調節氣動法蘭蝶閥資料請： :調節氣動法蘭蝶閥說明書資料介紹:
DN300 PN16調節氣動法蘭蝶閥TD641X-16：氣動控制調節配裝電氣定位器輸入4~20mA信號可以控制調節管道介質壓力和流量，流量特性 近似等百分比，泄漏量等級：Ⅱ級、Ⅵ級，法蘭連接的中線軟密封蝶閥，閥座材質EPDM三元乙丙橡膠，16壓力，通經DN300（國標）閥體材質CF8不銹鋼用于弱酸性腐蝕介質溫度≤80℃，氣缸有兩種選擇一種是雙作用開關型，一種是單作用復位型，根據使用要求選配。適用介質：水、氣體、油品、弱酸性腐蝕介質等，廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節使用。
安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。此閥一般水平安裝。手柄蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時*的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。
氣動執行器選型
雙作用:通氣開、通氣關，氣源故障保持當前位置
單作用氣開式:通氣開、斷氣關，氣源故障關閉
單作用氣關式:通氣關、斷氣開，氣源故障打開
可選附件:換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
電氣部分可以選防爆
調節氣動法蘭蝶閥型號編制：
| TD | 6 | 4 | 1 | X | -10~16 | P | |
| 閥門代號 | 執行機構 | 作用方式 | 連接形式 | 結構形式 | 密封材質 | 公稱壓力 | 閥體材質 |
| D：調節蝶閥 | 3：渦輪 | B：常閉 | 1：螺紋 | 1：中線垂直板 | X：三元乙丙膠 | 10:1.0MPa | 無：鑄鐵 |
| 6：氣動 | K：常開 | 4：法蘭 | 2：雙偏心 | J：丁腈橡膠 | 16:1.6MPa | C:WCB | |
| 9：電動 | 7：對夾 | 3:三偏心 | F46：全襯四氟 | 25:2.5MPa | P：304 | ||
| 無：手柄 | 40:4.0MPa | R：316 |
調節氣動法蘭蝶閥執行標準:
制造標準:GB/T12238-1989；lS0 10631-1994；BS EN593-1998
法蘭標準:GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002
結構長度標準:GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
檢驗標準:GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986
調節氣動法蘭蝶閥特點:
1、設計新穎、合理，結構 ，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
調節氣動法蘭蝶閥性能參數:
| 公稱通徑 | DN | 50～2000 | ||
| 公稱壓力 | MPa | 0.6 | 1 | 1.6 |
| 試驗壓力PsMPa | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | O.66 | 1.1 | 1.76 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | |||
| 驅動形式 | 手動、蝸輪傳動、氣傳動、電傳動 |
| 材料品種 | 氯丁橡膠 | 丁腈橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 |
| 代號 | ×或0rJ | XA或orJA | XB或orJB | xC、JC或0rF | XD或orJD | × E或orJE |
| 耐高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
| 耐低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
| 適用工作溫度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
| 零件名稱 | 材料 |
| 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
| 密封圈 | 各種橡膠、聚四氟乙烯 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | 0型圈、柔性石墨 |
| 通徑 | 主要尺寸 | 0.25MPa～0.6MPa | 1.0MPa | 1.6MPa | |||||||||
| mm | inch | L | H | H1 | D | D1 | Z-φd | D | D1 | Z-φd | D | D1 | Z-φd |
| 80 | 3 | 114 | 115 | 235 | 185 | 150 | 4/18 | 195 | 160 | 4/18 | 195 | 160 | 8/18 |
| 100 | 4 | 127 | 120 | 240 | 205 | 170 | 4/18 | 215 | 180 | 8/18 | 215 | 180 | 8/18 |
| 125 | 5 | 140 | 130 | 270 | 235 | 200 | 8/18 | 245 | 210 | 8/18 | 245 | 210 | 8/18 |
| 150 | 6 | 140 | 150 | 300 | 260 | 225 | 8/18 | 280 | 240 | 8/23 | 280 | 240 | 8/23 |
| 200 | 8 | 152 | 180 | 300 | 315 | 280 | 8/18 | 335 | 295 | 8/23 | 335 | 295 | 12/23 |
| 250 | 10 | 250 | 220 | 400 | 370 | 335 | 12/18 | 390 | 350 | 12/23 | 405 | 355 | 12/25 |
| 300 | 12 | 270 | 250 | 410 | 435 | 95 | 12/23 | 440 | 400 | 12/23 | 460 | 410 | 12/25 |
| 350 | 14 | 290 | 270 | 460 | 485 | 445 | 12/23 | 500 | 460 | 16-23 | 520 | 470 | 16-25 |
| 400 | 16 | 310 | 290 | 510 | 435 | 495 | 16-23 | 565 | 515 | 16-25 | 585 | 525 | 16-30 |
| 450 | 18 | 330 | 320 | 560 | 500 | 550 | 20-23 | 615 | 565 | 20-25 | 640 | 585 | 20-30 |
| 500 | 20 | 350 | 360 | 590 | 640 | 600 | 20-23 | 670 | 620 | 20-25 | 705 | 650 | 20-34 |
| 600 | 24 | 390 | 390 | 660 | 755 | 705 | 20-25 | 780 | 725 | 20-30 | 840 | 770 | 20-41 |
| 700 | 28 | 430 | 460 | 780 | 860 | 810 | 24-25 | 895 | 840 | 24-30 | 910 | 840 | 24-41 |
| 800 | 32 | 470 | 530 | 850 | 975 | 920 | 24-30 | 1010 | 950 | 24-34 | 1020 | 950 | 24-41 |
| 900 | 36 | 510 | 570 | 920 | 1075 | 1020 | 24-30 | 1110 | 1050 | 28-34 | 1120 | 1050 | 28-41 |
| 1000 | 40 | 550 | 630 | 990 | 1175 | 1120 | 28-30 | 1220 | 1160 | 28-34 | 1255 | 1170 | 28-48 |
| 1200 | 48 | 630 | 750 | 1115 | 1400 | 1340 | 32-34 | 1450 | 1380 | 32-41 | 1485 | 1390 | 32-54 |
| 1375 | 1320 | 32-30 | |||||||||||
| 1400 | 56 | 710 | 850 | 1228 | 1620 | 1560 | 36-34 | 1675 | 1590 | 36-48 | |||
| 1575 | 1520 | 36-40 | |||||||||||
| 1600 | 64 | 790 | 990 | 1340 | 1820 | 1760 | 40-34 | 1915 | 1820 | 40-54 | |||
| 1785 | 1730 | 40-30 | |||||||||||
| 1800 | 72 | 870 | 110 | 1570 | 2045 | 1970 | 44-41 | 2115 | 2020 | 44-54 | |||
| 1985 | 1930 | 44-30 | |||||||||||
| 2000 | 80 | 950 | 1170 | 1680 | 2265 | 2180 | 48-48 | 2325 | 2230 | 46-54 | |||
| 2185 | 2130 | 48-30 |
