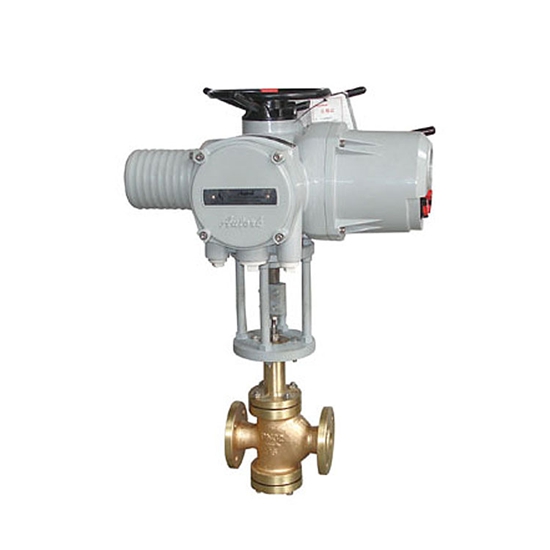

ZAZN氧氣專用電動雙座調節閥904，接受來自調節儀表的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-250℃～450℃，接受信號為 0～10mA.DC或4～20mA.DC。電動雙座調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉 時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性 或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣品種規格可供選擇。 。
ZAZN氧氣專用電動雙座調節閥產品特點：
·閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30％。
·可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
·電動雙座調節閥不平衡力小，閥穩定性好，使用壓差大。
·調節切斷型采用軟密封結構閥芯，達Ⅵ級泄漏標準(零泄漏)。
·伺服放大器采用深度動態負反饋，可提高自動調節精度。
·電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
·波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。
ZAZN氧氣專用電動雙座調節閥技術參數：
|
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 | |
|
額定流 量系數 Kv |
直線 |
12.1 |
10.4 |
30.3 |
48.3 |
75.9 |
121 |
193.6 |
302.5 |
484 |
759 |
|
等百 分比 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 | |
|
額定行程(mm) |
16 |
25 |
40 |
60 | |||||||
|
公稱壓力(MPa) |
1.01.64.06.4 | ||||||||||
|
固有流量特性 |
直線、等百分比 | ||||||||||
|
固有可調比 |
50 | ||||||||||
|
允許泄漏量 |
硬密封：II、IV級軟密封：VI級 | ||||||||||
|
工作溫度t(℃) |
-250～-60-20～200-40～250-40～450-60～450 | ||||||||||
|
信號范圍(mA.DC) |
0～104～20 | ||||||||||
|
作用方式 |
電關式電開式 | ||||||||||
|
使用環境溫度(℃) |
電動調節閥：-20～70伺服放大器：0～50 | ||||||||||
|
使用環境濕度 |
電動調節閥：≤95％伺服放大器：≤85％ | ||||||||||
|
電源電壓 |
220V . AC 50HZ380V . AC 50HZ | ||||||||||
ZAZN氧氣專用電動雙座調節閥相關結構圖如下：
