產品中心
我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多真空焊接截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

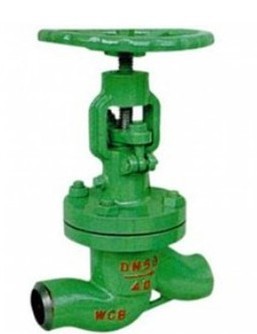

產品名稱：真空焊接截止閥
產品型號：NKJ61H
產品口徑：DN10-150
產品壓力：1.0-10.0Mpa
連接形式分法蘭、焊接兩種
產品材質：鑄鋼、不銹鋼、合金鋼等
驅動方式有手動、電動兩種。
真空焊接截止閥結構特點及用途
1.真空截止閥主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封到位運動和楔形塊楔緊運動分步作用實現零泄漏.
2.真空截止閥密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。
3.真空截止閥結構簡單、緊湊、檢修方便，使用壽命長。
3.真空截止閥結構簡單、緊湊、檢修方便，使用壽命長。
4.真空截止閥閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。
5. 該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
5. 該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
高壓真空截止閥NKJ61H結構型式
|
產品類型 |
殼體強度試驗/MPa |
上密封試驗/MPa |
密封試驗/MPa |
適用介質 |
適用溫度/℃ |
|
NKJ61H-40 |
6.0 |
4.4 |
4.4 |
水、蒸汽、空氣 |
≤425 |
|
NKJ61H-64 |
96 |
7.0 |
7.0 | ||
|
NKJ61H-100 |
15.0 |
11.0 |
11.0 | ||
|
NKJ61Y-40l |
6.0 |
4.4 |
4.4 |
水、蒸汽、空氣 |
≤550 |
|
NKJ61Y-64l |
9.6 |
7.0 |
7.0 | ||
|
NKJ61Y-100I |
15.0 |
11.0 |
11.0 |
高壓真空截止閥NKJ61H主要零件材料
|
零件名稱 |
閥體、閥蓋 |
閥桿 |
閥瓣 |
密封面 |
閥桿螺母 |
填料 |
|
NKJ61H-C型 |
25或WCB |
鉻不銹鋼 |
鉻不銹鋼 |
H：合金鋼 |
鋁青銅 |
膨脹復合石墨 |
|
NKJ61Y-l型 |
鉻鉬鋼 |
38CrMoAlA |
12CrlMo 1VA |
Y：硬質合金 | ||
|
NKJ61W-P型 |
CF8 |
F304 |
F304 |
H：合金鋼 |
高壓真空截止閥NKJ61H連接尺寸
|
公稱通徑DN(mm) |
尺寸(mm) |
重量(kg) | ||||
|
L |
D1 |
D2 |
H |
D0 | ||
|
10 |
130 |
10 |
28 |
272 |
120 |
5 |
|
15 |
130 |
15 |
41 |
272 |
120 |
6 |
|
20 |
150 |
20 |
44 |
280 |
120 |
6 |
|
25 |
160 |
25 |
52 |
332 |
160 |
8 |
|
32 |
190 |
32 |
64 |
342 |
160 |
10 |
|
40 |
200 |
40 |
75 |
395 |
200 |
16 |
|
50 |
230 |
50 |
75 |
431 |
240 |
23 |
|
65 |
290 |
65 |
103 |
457 |
280 |
32 |
|
80 |
310 |
80 |
116 |
505 |
320 |
43 |
|
100 |
350 |
100 |
140 |
549 |
360 |
58 |
|
125 |
400 |
125 |
171 |
621 |
400 |
94 |
|
150 |
480 |
150 |
198 |
705 |
400 |
119 |
|
200 |
600 |
200 |
254 |
828 |
400 |
165 |
